W przypadku skalibrowanych, ale niedociętych dobrze rastrów np: mających białą lub czarną obwódkę można zastosować odpowiedni mosaic operator
Na rysunku powyżej jeden raster przysłąnia drugi białą obwódką
Jeżeli mamy już utworzony mosaic dataset, to następnie w powstałym Image'u klikamy properties i Mosaic Operator na min w przypadku białej obwódki oraz max w przypadku czarnej obwódki
Biała tło znika i uwidaczniają się dobrze połączone rastry
Geoprogramy
Witam na moim blogu przedstawiającym programy własne oraz ciekawe rozwiązania w popularnych aplikacjach geodezyjnych i geograficznych. Blog łączy zagadnienia z geodezji, geografii i informatyki.
sobota, 27 września 2014
niedziela, 10 listopada 2013
Analizy przestrzenne
Warto zwrócić uwagę na to, że w internecie jest szeroko dostępny pakiet programów umożliwiający przeprowadzenie analiz terenowych przydatnych pod kątem procesów planistycznych. Poniżej przedstawiam dwie najciekawsze z nich jakie można uzyskać w wersjach demonstracyjnych programów takich jak AutoCad Civil 3D , ArcGIS a konkretnie ArcScene oraz GeoMap .
Analiza hipsometryczna
Analiza hipsometryczna
Proces przygotowania analizy powiązany jest z
przygotowaniem wcześniej skalibrowanej ortofotomapy w programie GeoMap.
Następnie automatycznie została przeprowadzona wstępna analiza hipsometryczna,
która została zmodyfikowana wg przyjętego kryterium legendy. W powstałym
płaskim obrazie analizy przyjęto wysokości bazowe z NMT utworzonego pierwotnie w ArcScene co jest
równe z nałożeniem tego obrazu na model.
Proces powstawania analizy hipsometrycznej
Lp
|
Czynność
|
Program
|
1
|
Opracowanie analizy terenowej
związanej z przedziałami wysokościowymi
|
ArcScene
|
2
|
Nałożenie graficznego wyniku
analizy – mapy tematycznej na model terenu GRID
|
ArcScene
|
3
|
Nałożenie wcześniej skalibrowanej
ortofotomapy na powstały model w punkcie 2 z funkcją przeźroczystości
|
Geomap,
ArcScene
|
Przedziały
wysokościowe – mapy hipsometrycznej
Analiza wysokościowa 3D przedstawia mapę hipsometryczna
nałożoną na model GRID po poprawkach w pięciostopniowej skali barwnej.
Aby lepiej zobrazować położenie przedziałów nałożono na model wysokościowy
przeźroczystą wcześniej utworzoną ortofotomapę. Ułatwia to
lokalizację obszaru pomiaru. Na poniższym rysunku łatwo można zlokalizować pola
uprawne, pastwiska, drogi, czy też gospodarstwa rolne.
Przedziały
wysokościowe z nakładką przeźroczystej
ortofotomapy

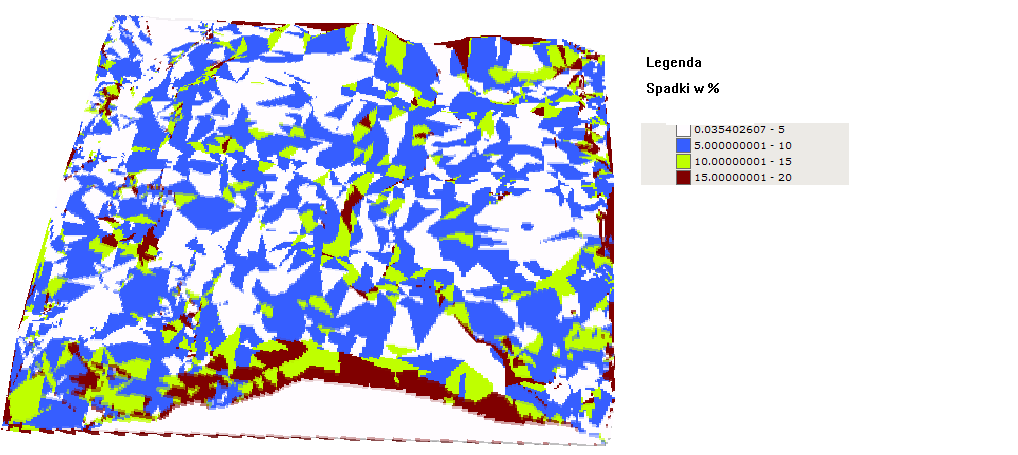

Analiza spadków terenowych
Spadki
terenowe związane są ze zmianą wysokości na jednostkę długości, w kierunku
największego spadku. Opracowanie to związane jest z algorytmem przetwarzania
liczonego dla środkowej komórki wycinka mapy wysokości. Produktem
który powstaje w wyniku tej czynności to mapa spadków w czterostopniowej skali
barwnej, która zostaje nałożona na bazowy model terenu
Proces przygotowania analizy spadków terenowych
Lp
|
Czynność
|
Program
|
1
|
Opracowanie analizy terenowej 3D
związanej ze spadkami terenowymi
|
ArcScene
|
2
|
Nałożenie graficznego wyniku
analizy – mapy tematycznej na model terenu GRID
|
ArcScene
|
3
|
Nałożenie wcześniej skalibrowanej
ortofotomapy na powstały model w punkcie 2 z funkcją przeźroczystości
|
Geomap,
ArcScene
|
Analiza spadków przeprowadzona w celu wykazania najlepszej
kwalifikacji pod względem użytkowania terenu. Nachylenie stoków wykazuje np. potrzebę
układu pół uprawnych które wyznaczają poprzeczno stokową uprawę gleby.Miejsca
w których nachylenie występuje do 15 % uważane jest za przystosowane do
zabudowy. Przy stokach o nachyleniu powyżej 15% istnieje możliwość uprawy pod
warunkiem stopniowania (tarsowania) gleby.
Analiza spływu cieków
Ciekawym sposobem na wykorzystanie modelu terenu
szczególnie dla hydrologów są analizy związane ze spływami powierzchniowymi
cieków. Analiza ta umożliwia wprowadzenie automatycznego i zarazem wydajnego
sposobu wydzielania granic zlewni i wyznaczenie dla danego miejsca obszarów
zasilających spływem powierzchniowym. Dla danego obszaru zainteresowania można
przeprowadzić analizę spływu wody będącej rezultatem gwałtownych opadów. Obszar
zainteresowania wybierany jest poprzez nałożenie na NMT mapy do celów planistycznych
w postaci wektorowej. W tej czynności przydatną funkcją jest znajomość spadków
terenowych w postaci wektorów. Następnie zostaje przeprowadzona właściwa
analiza poprzez ręczne wskazanie punktowego źródła spadku cieku , dzięki której
zostaje automatycznie wygenerowana linia spływu(Tab 3, Rys 19).
Tabela
3 Proces powstawania analizy spływu cieków
Lp
|
Czynność
|
Program
|
1
|
Wybranie interesującego miejsca i
funkcji „próbkowania kropli wody na powierzchnie”
|
AutoCad Civil 3D 2012
|
2
|
Wygenerowanie analizy wektorów
spadków na podstawie własnych założeń
|
AutoCad Civil 3D 2012
|
3
|
Eksport wektorowej mapy do celów
planistycznych do formatu DWG
|
GeoMap
|
4
|
Wczytanie jako blok wyeksportowanej
mapy
|
AutoCad Civil 3D 2012
|
Źródło : Opracowanie
własne
Poniższa
analiza pokazuje drogę spadku danego cieku począwszy od źródła
wskazania go na modelu do jego zlewiska. Na przytoczonym rysunku linie
niebieskie ukazują ścieżkę spływ do cieku wodnego. Do celów tej analizy
wykorzystano nakładkę tematyczną wygenerowaną także w AutoCad Civil 3D, z
wektorami spadków nałożoną na wektorową mapę do
celów planistycznych.
Analiza spływu cieków
