Microstation V8i i WMS na przykładzie Geoportalu

Przedstawiam poniżej prosty sposób podłączenia ortofotomapy z geoportalu , np w układzie 2000

Jest to plik orto_2000.xwms , który jest xml'em czytelnym dla microstation zawartość pliku przedstawiam poniżej

<?xml version="1.0" encoding="utf-8" standalone="yes"?> <BentleyWMSFile>
    <VERSION>1.2</VERSION>
    <URL>http://www.serverwms.pl/cgi-bin/geoportal?</URL>
    <REQUEST>
        <VERSION>1.1.1</VERSION>
        <SRS>EPSG:2177</SRS>
        <LAYERS>geoportal_orto</LAYERS>
        <STYLES />
        <FORMAT>image/jpeg</FORMAT>
        <TRANSPARENT>FALSE</TRANSPARENT>
    </REQUEST>
    <MAPEXTENT>
        <BBOX>6390979.5111, 5466989.5093, 6609020.4889, 6078869.0066</BBOX>
    </MAPEXTENT>
    <LayerList>
        <LAYER TITLE="Ortofotomapa" NAME="geoportal_orto" Opaque="1" />
    </LayerList>
    <SERVICE>
        <MAXWIDTH>1024</MAXWIDTH>
        <MAXHEIGHT>1024</MAXHEIGHT>
    </SERVICE>
    <CapabilitiesRequest>
        <URL>http://www.serverwms.pl/cgi-bin/geoportal</URL>
    </CapabilitiesRequest>
    <EditorData>
        <RangeMethod>Calculated</RangeMethod>
        <LayerRange>Intersection</LayerRange>
        <UseModelCoordSysUsefulRange>True</UseModelCoordSysUsefulRange>
        <UseMapCoordSysUsefulRange>True</UseMapCoordSysUsefulRange>
        <ExplicitSRS>True</ExplicitSRS>
    </EditorData>
</BentleyWMSFile>


Dla naszego układu najważniejszy jest oczywiście czwarty wers pliku czyli EPSG:2177


Taki plik można podłączyć do Microstation i mamy WMS dla naszych punktów
W poniższych slajdach zaprezentuje jak to się robi w trzech krokach ...

1. Uruchamiamy Microstation i importujemy punkty w ukladzie 2000 z pliku tekstowego

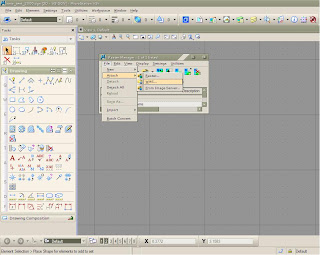

2 . Wybieramy Raster Menager i Attach .... WMS ...

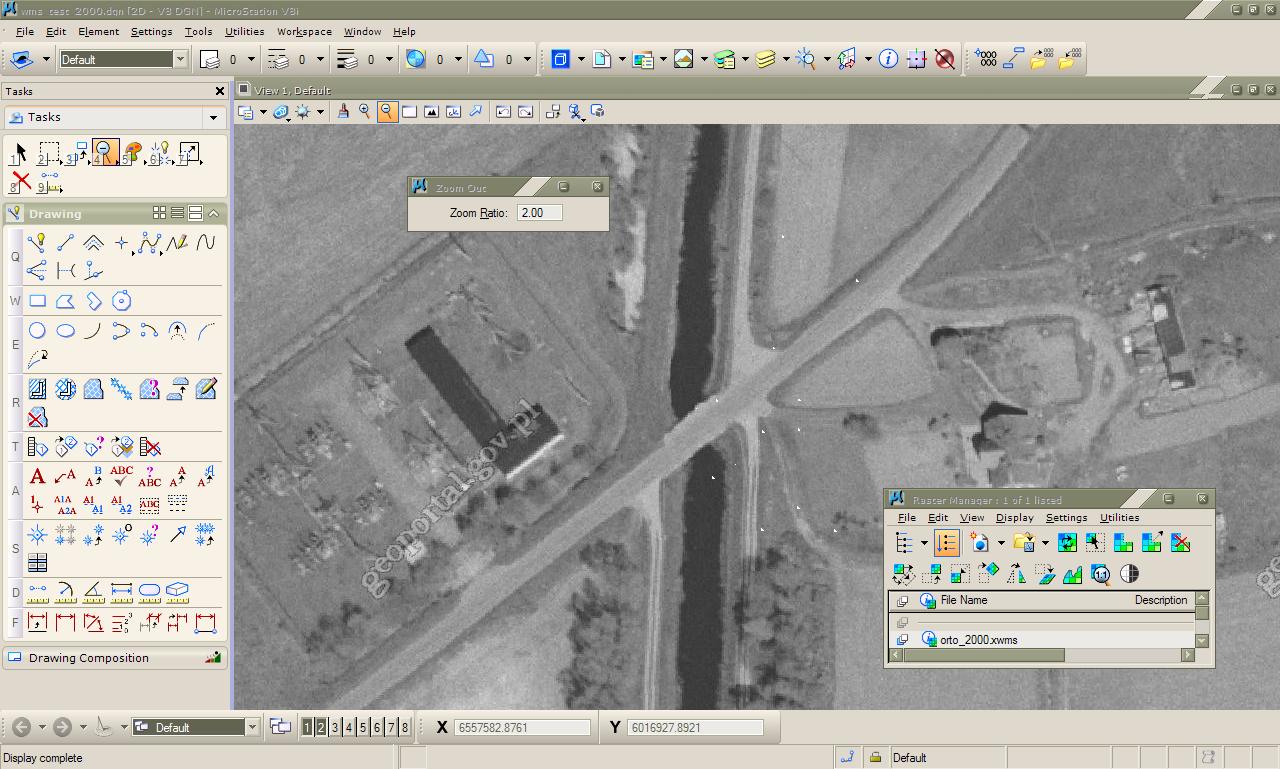

Końcowy efekt powinien wyglądać tak ...

Poniżej przykład pliku xwms( ortofotomapy dla układu 92 ). Jeżeli chcemy inne dane np: kataster czy budynki to w <URL> należy wpisać adresy z tej oto strony :

http://terraobserver.blogspot.com/2009/02/polskie-serwery-wms.html
